查詢時請注意選擇相應的產品編號
| 什么是結晶度對聚合物性能熔點有什么關系 | |||
|---|---|---|---|
結晶度用來表示聚合物中結晶區域所占的比例，聚合物結晶度變化的范圍很寬，一般從30％～80％。結晶度是表征聚合物材料，結晶與非晶在質量分數或體積分數大小的直觀數值.IUPAC(1988)推薦用Wc,α表示質量分數結晶度，fc,α表示體積分數結晶度.為區別不同方法測得的結晶度1988年IUPAC建議使用a,cW，腳注a根據方法不同有不同表示

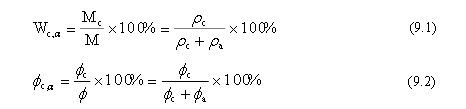

式中:cM和M分別是樣品結晶部分和總的質量；c?、a?和?分別是樣品結晶部分、非晶部分和總的體積. ?為整體樣品密度，c?為結晶部分密度，a?為非結晶部分密度.
根據“兩相模型”假定，計算結晶度應注意下面幾方面問題: (一) 樣品可以劃分為 “明顯”的結晶及非結晶相(即所謂 “兩相” 模型); (二) 假定兩相與它們理想狀態 — 結晶, 非晶相具有相同性質, 界面的影響可忽略; (三) 結晶度可以用質量分數或體積分數表示, 兩者關系如下：
 聚合物材料結晶度的測定可以有多種方法，其中最常用的有：(a)X射線衍射,(b)量熱法,(c)密度法,(d)紅外光譜法(IR).上述諸方法不易將晶體缺陷與非晶區分開.不同測量方法反映的晶體缺陷及界面結構不同，因而不同方法獲得的定量結果有所不同也常有之.
結晶度和高分子材料的透明性的關系透明性和結晶度有關系，高分子材料可以PET材料為例。
1、PET材料的結晶度一般不會超過42% 。樓主說得很對，一般情況結晶度高透明度就會降低，但是這個情況的前提應該是同等厚度的。
2、同樣的結晶度可能是透明的，也可能是不透明的。原因如下：
1）礦泉水瓶子的結晶度可能達到35%—40%之間，但是因為壁厚很薄的緣故（厚度小于0.5mm ,接近0.15mm），所以透明度很高,這是通俗的解釋。
2)專業的解釋：結晶也就是在高分子材料內部形成很多球狀小顆粒，這些小顆粒本身是不透明的，但是因為直徑太小，符合衍射原理。所以光線仍然可以發生衍射現象，能夠透過去，所以看起來是透明的。
PS:當縫隙的大小（或障礙物的大小）跟波長相差不多時就發生明顯的衍射現象，在這里可以把結晶球體當作障礙物。
結晶度的高低對聚合物性能的些影響
1）力學性能 結晶使塑料變脆（耐沖擊強度下降），韌性較強，延展性較差。
2） 光學性能 結晶使塑料不透明，因為晶區與非晶區的界面會發生光散射。減小球晶尺寸到一定程式度，不僅提高了塑料的強度（減小了晶間缺陷）而且提高了透明度，（當球晶尺寸小于光波長時不會產生散射）。
3）熱性能 結晶性塑料在溫度升高時不出現高彈態，溫度升高至熔融溫度TM 時，呈現粘流態。因此結晶性塑料的使用溫度從Tg （玻璃化溫度）提高到TM（熔融溫度）。
4）耐溶劑性，滲透性等得到提高，因為結晶分排列更加緊密。
|
| 上一篇：插線板模型和結晶－非晶中間層示意圖 | 下一篇：多組份聚合物材料的結晶度計算公式 |
|---|
無法在這個位置找到： xy/left.htm
